CTR350を使ったiPod touchのどこでもWi-Fi計画。バッテリにエネループKBC-L2を使うことに決定。イーモバD01HWとあわせて材料はそろったかな。あとはCTR350とKBC-L2Sを接続する給電ケーブルが必要。バスドライブ式USB機器に付属している電力補助用のUSB Yケーブルだと反対側もUSB端子になってる。

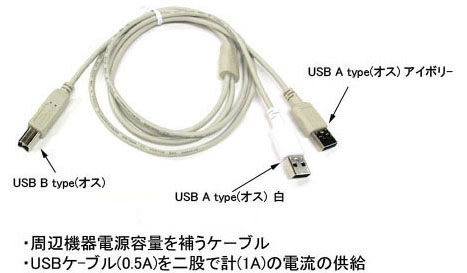

USB Yケーブルの例
これじゃ困る。CTR350は5.5/2.5mmの一般的なDCジャックになってる。
CTR350に使うDCプラグ

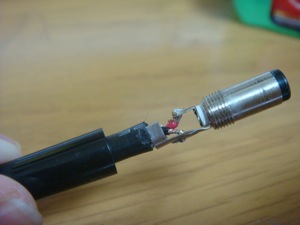

USBケーブルの電圧線をDCプラグにハンダ付け
プラスとマイナスを間違えると悲惨なことになるから気をつけよう。心配だからテスターで確認しながら作業。んで、できあがったのがコレ↓

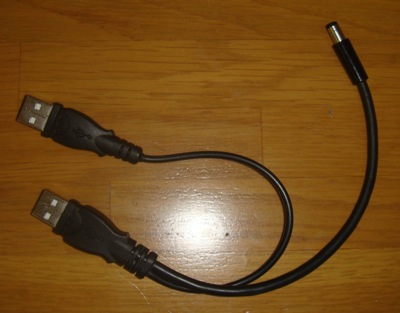

自作した給電専用USB2-DCケーブル
これで２つのUSBを使って5V1AをCTR350に給電できる。イエーイ
